Chapter 3 组合逻辑电路的设计
约 950 个字 7 行代码 27 张图片 预计阅读时间 3 分钟
组合电路
定义：m个输入n个输出，输出仅由输入决定
有n个表达式，m个输入分别控制输出
组合电路分析¶
方法
-
分层
- 非不算
-
分层写表达式
- 分层标注节点，写“过程式”
- 认电路符号
-
展开化简
- 异或按照定义变与或非
- 化简 4. 画真值表 5. 推出功能
组合电路设计¶
方法
示例
- 设计真值表：考虑需求 / 定义的值 0/1 的含义
- 根据真值表写最小项之和
（奇函数天然优化）
module lamp_control(s1,s2,s3,F );
input s1,s2,s3;
output F;
wire s1,s2,s3,f;
assign F= (~s3&~s2&s1) | (~s3&s2&~s1) | (s3&~s2&~s1) | (s3&s2&s1) ;
endmodule
示例2

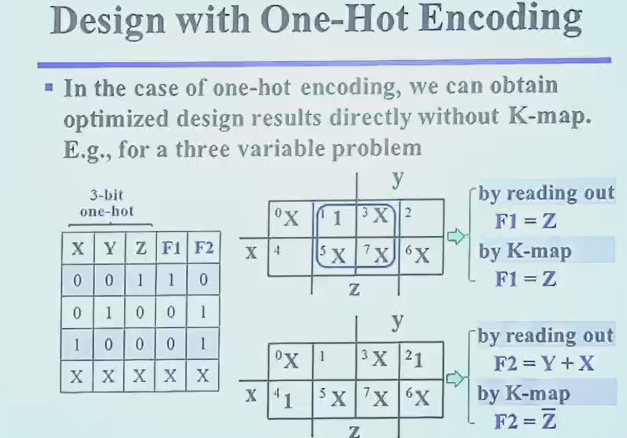

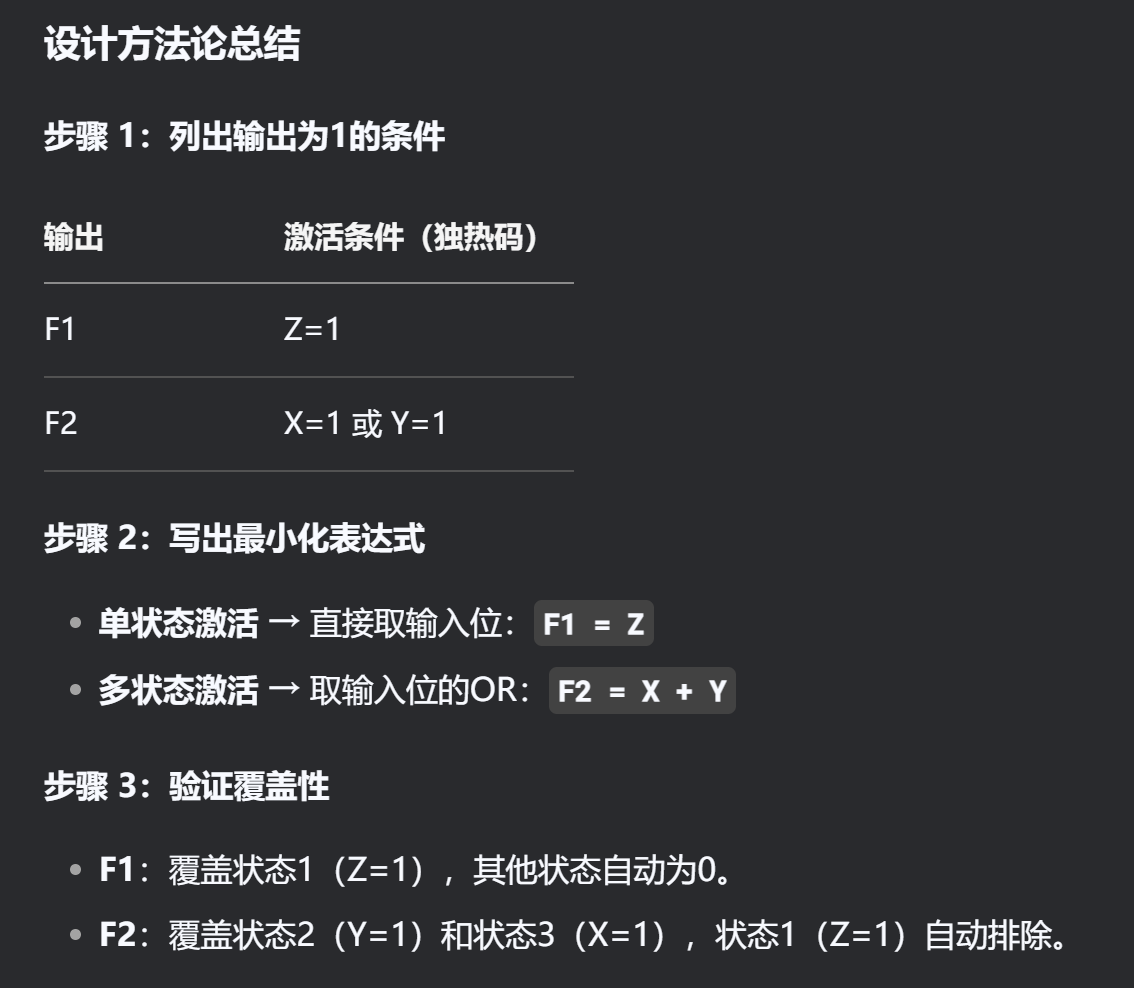

表 1 其实就是真值表，用上自由项
W X Y Z 分别有几个 1 ，对应 ABCD 分别是什么

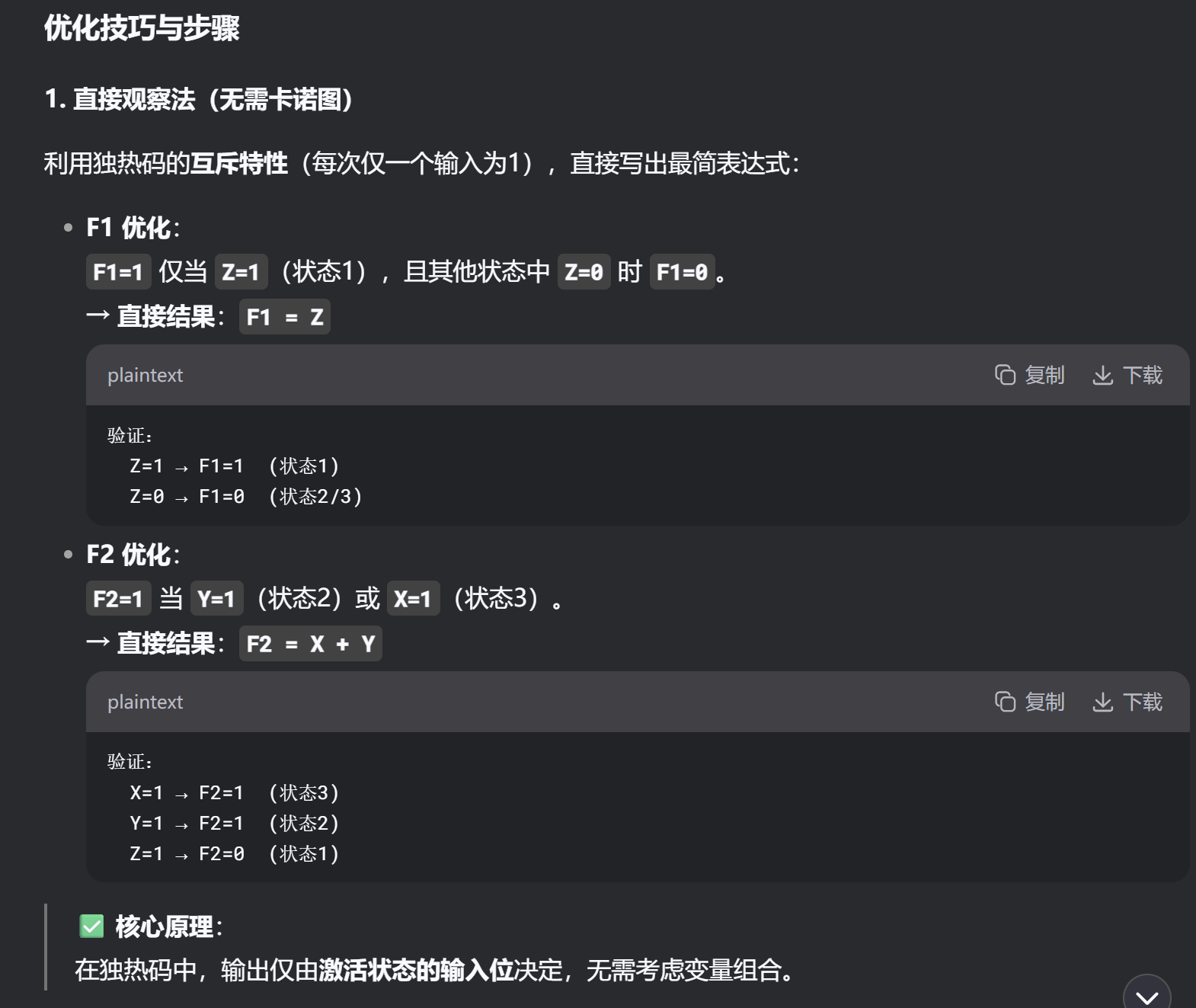

卡诺图优化
联合优化：四个合起来看，提取公因式
输入多：分层
eg：9输入分成 3 * 3 再加一个合并的第四个
技术参数¶
fan-in：栅入参数 input个数
fan-out：能带几个负载
fan-in¶
每个门上面有压降，不是0电阻
fan-in 是 ：输出为正确的情况下最多的input个数，（最大识别为1的电压 - 最小的） / 每处压降
fan-out¶
标准负载：1输入1输出的非门
看的是带几个标准负载，不同负载与标准负载成倍数

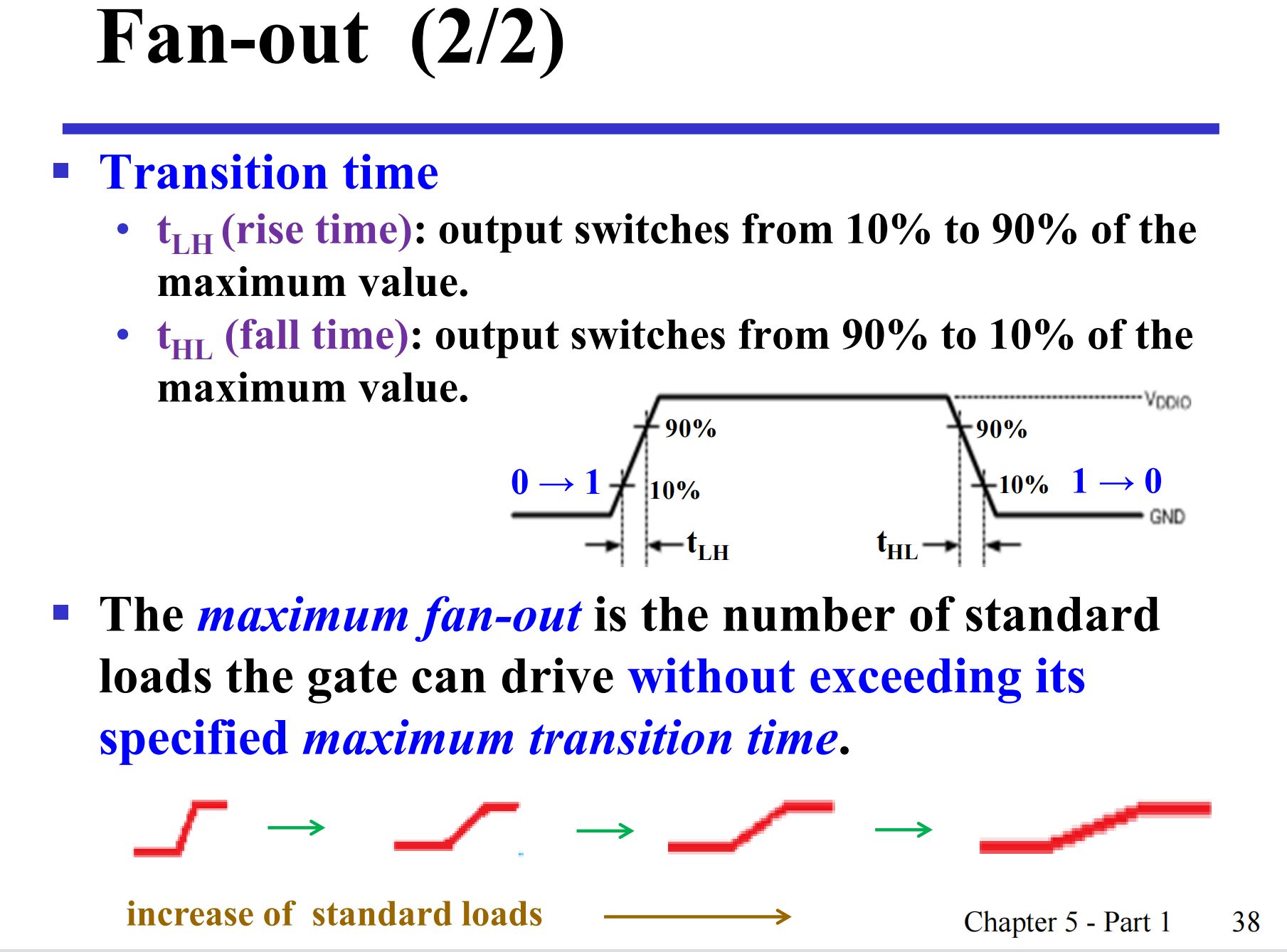

转换时间 $t_{LH} $ 和 \(t_{HL}\)，想变到最后变化之间的时间
从0到1，给电容式负载充电，负载多充电能力下降，电平转换时间延长，电路要求工作速度，最大电平转换时间对应的是fan-out

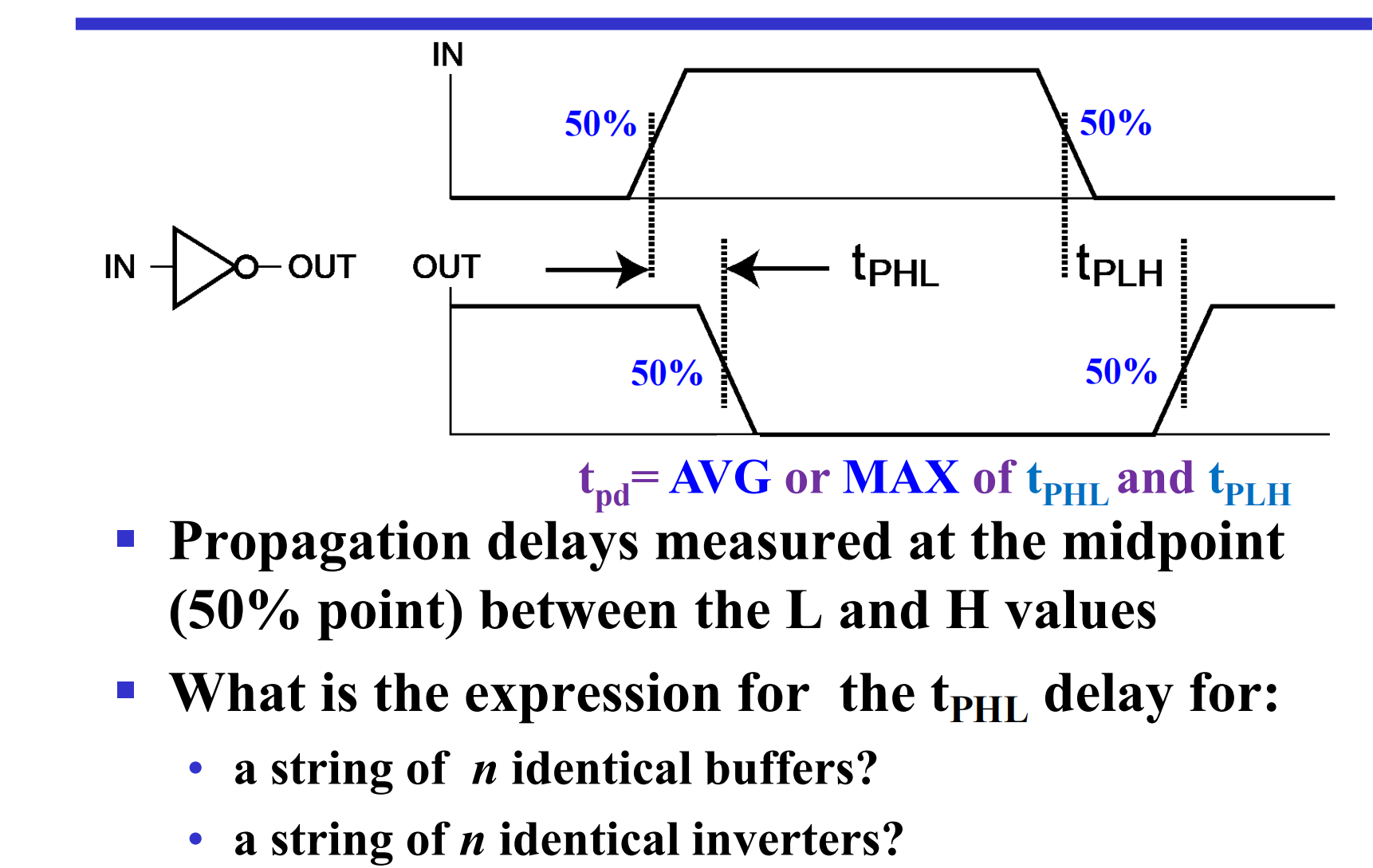

propagation delay 传播延迟时间¶
定义：输入端变化到输出端变化之间的延迟时间 \(t_{PHL}\) \(t_{PLH}\)，端到端时间差
- 别和转换时间混掉

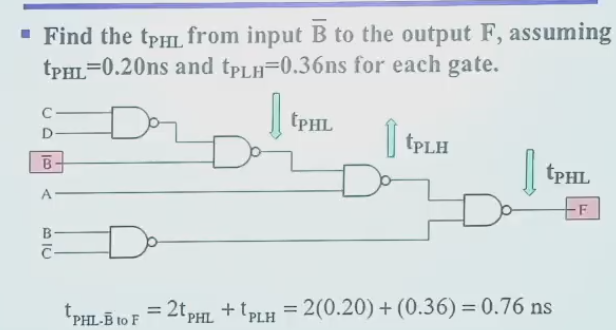

计算：
- 控制变量法：将其他输入都开绿灯
- 那么与非门变成一个非门，因为另一路输入规定 = 1
- 聪输出一个一个往前推，找
- 最后每个加和
有时取 \(t_{PHL}\) 和 \(t_{PLH}\) 的最大值/平均值作为每个门的传播延迟时间
读波形图：取中点时间差
transport delay 传输延时¶
将无延时的波形图后移传输延时时间
inertial delay 阻尼延时¶
电容会滤波，小的毛刺信号会被吸收，例如拒绝时间 = 5ns，小于他则无法传输
以上是两种传播延时的模型
实际计算¶

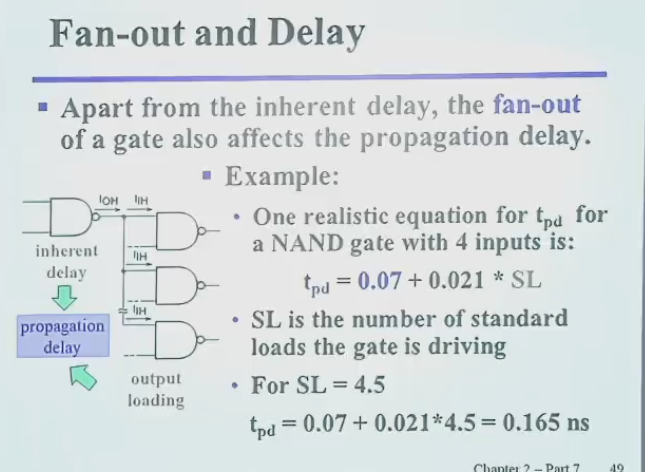

传输延时 + 标准负载数 * SL
基本功能模块¶
使能¶
相当于开关
- 与使能
- 或使能

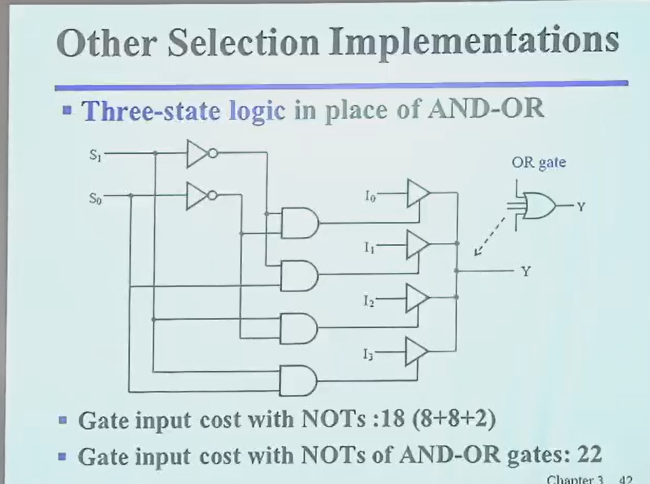

三态门使能与其不同，那个disabe之后输出是高阻状态
decoder 解码器 / 译码器¶
- 输入；编码压缩信号，连续的
- 输出：离散信号，用于控制
少输入多输出
要求：输入 < 输出
!
m输入n输出的译码器：m个非门和n个m输入的与门，但是m大之后与门的fan-in太大
优化：

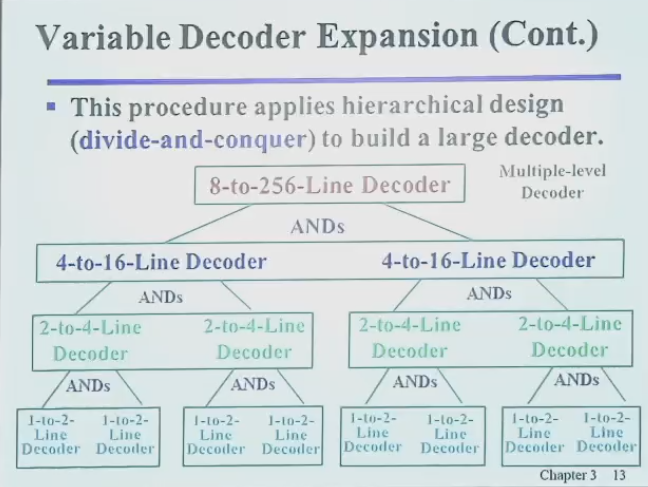

递归分解的思想，类似归并排序
三八译码器¶
法一：
法二：
多层电路
- 好处：输入被复用，门输入代价低
- 坏处：传输延迟时间大
再加一个使能信号，一般用与使能

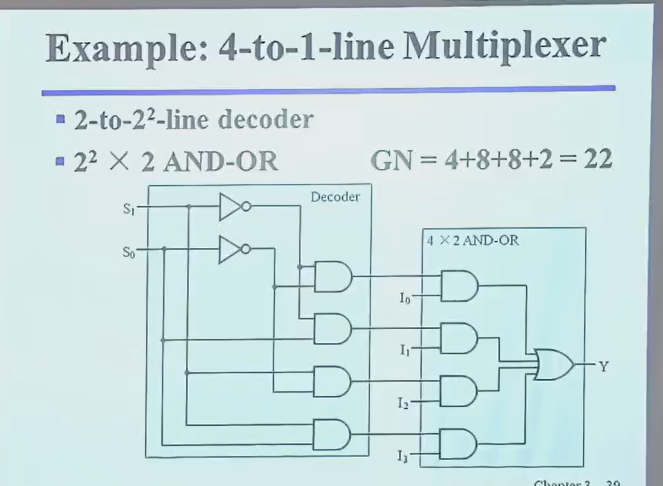

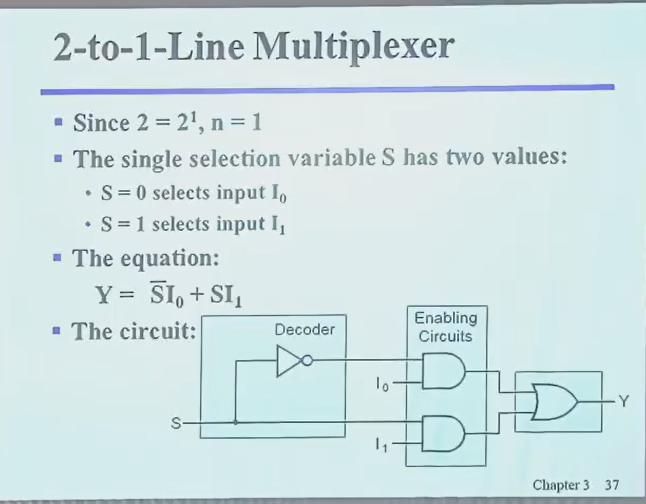

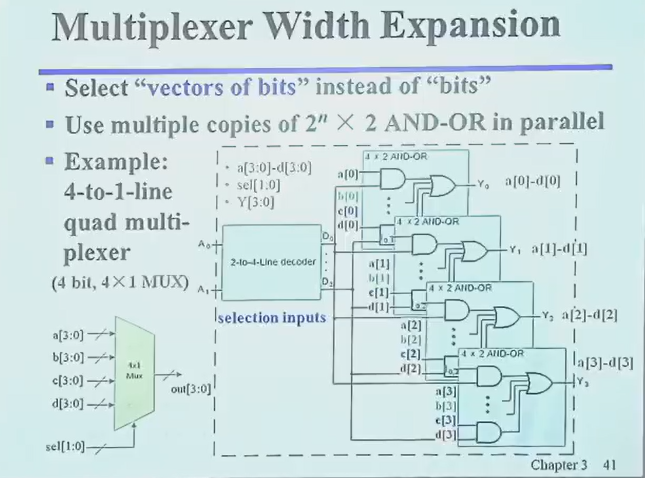

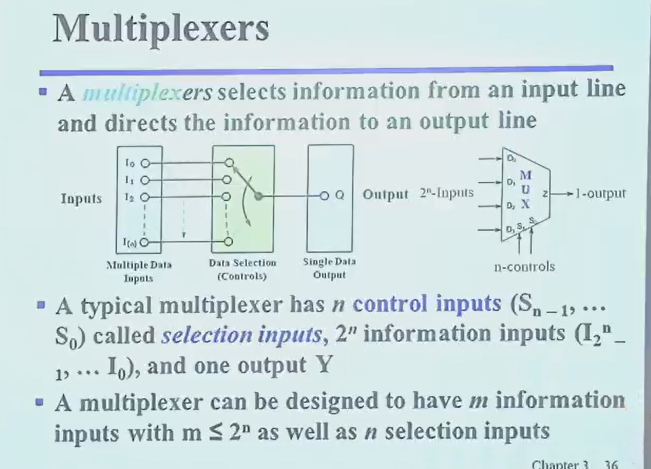

如果将使能信号看作输入，将 a/b 看成通道选择，变成信号分离器
功能是将 a/b 的输入分离开在不同端输出
用两个24译码器也可以组成38译码器：自底向上设计
高位作为使能信号
用途¶
实现任何函数：对应的最小项最后或起来
七段数码管：原理是每一个输出管理一个发光二极管，两种接法（共阳极/共阴极），亮/不亮给的电平不一样

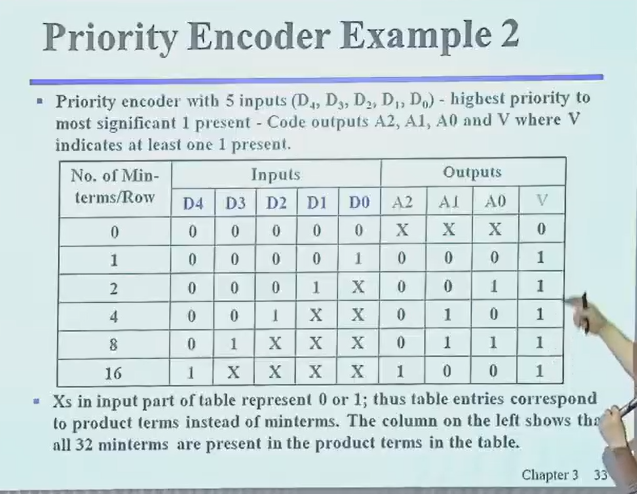

encoder 编码器¶
多输入少输出

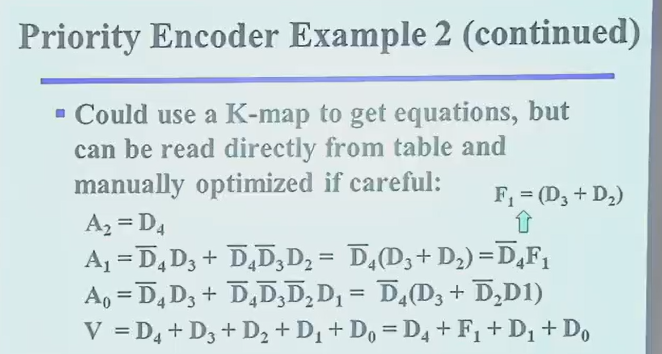

结果读取：
