Chapter 2 组合逻辑电路

约 2229 个字 62 张图片 预计阅读时间 7 分钟

门

布尔变量

逻辑算子/逻辑操作

  • and: multi乘
  • or: and加
  • not: '/~/\(\above\)

用加号乘号原因

真值表（Truth table）结果相同

In boolean algebra, \(1 + 1 = 1\), In algebra, \(1 + 1 = 2\), 做题中要区分

机械开关relay —— 真空电磁管vacuum tube —— 三极管transistor

alt text

门，就是数学的函数

  • and D
  • or 弯的
  • not 小圆圈表示取反

输入输出关系：用波形图（分input和output）可视化电路功能，穷举输入（n维向量），观察输出

其他复合门

alt text

  • 与非门：先与后bubble
  • 或非门
  • 异或：不相同结果为1，否则为0；为1的条件比“或”更苛刻
  • 同或：与异或相反，相同为1；价值是判断两个变量是否恒等

通用门：与非、或非

  • 定义：功能完备，用其可以表示其他所有门，即可以表示与或非即可因为与或非可以表示所有

即全功能连接词

alt text

alt text

与非的代数特性不好，故无法做优化

一般逻辑是：先与或非，再代数变换做优化，再换成与非/或非

门延时

门延时会造成开关错误，成为“冒险”，可复现性差

alt text

alt text

在四种表示方法中，真值表和波形图不变，因其只看结果；表达式可以进行变换，相应的，电路也可变，因其表示内部实现过程

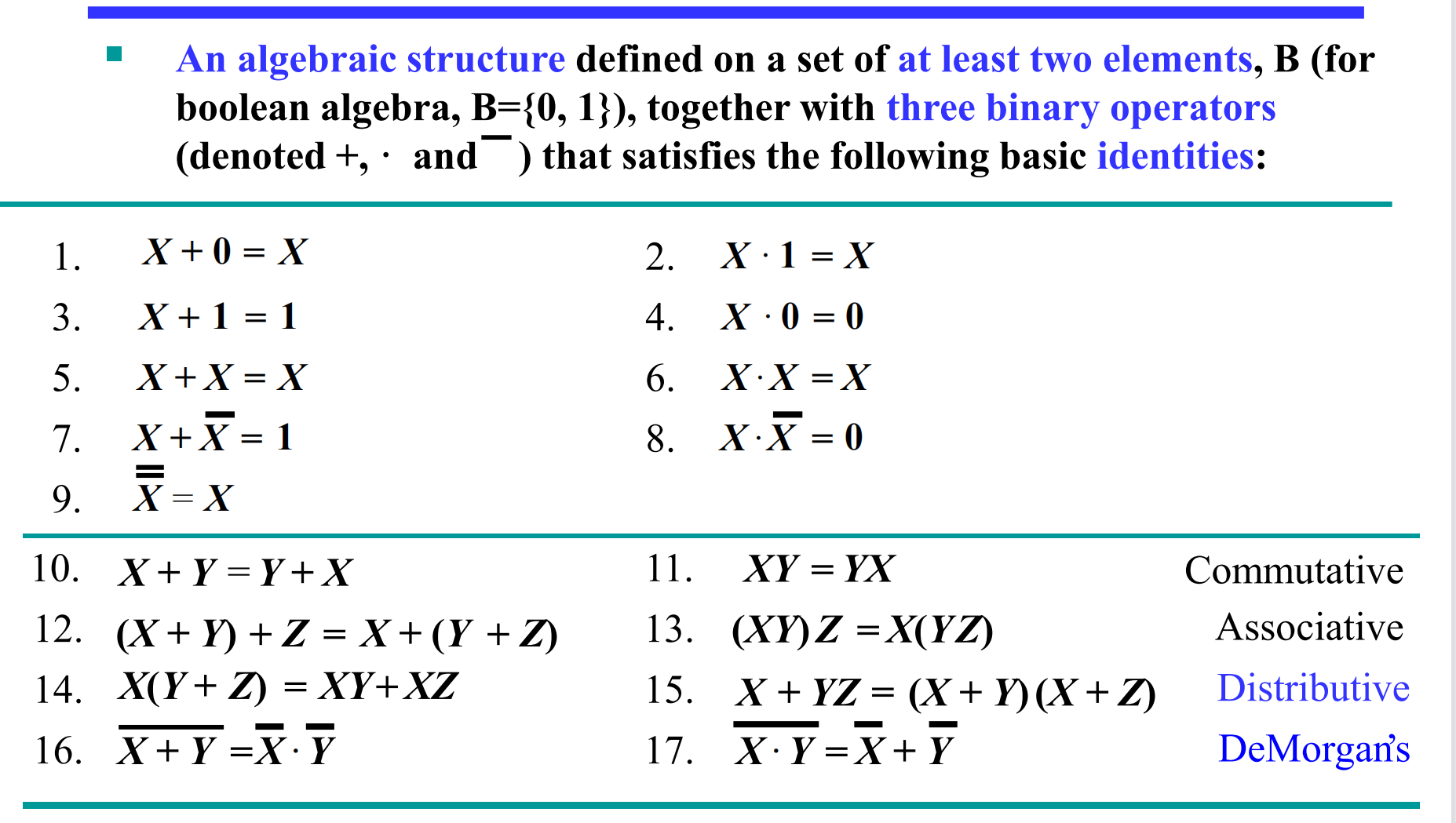

布尔代数

alt text

\[X + YZ = (X + Y)(X + Z)很重要\]

德摩根定律：与和或互换

优先级：括号parentheses —— not —— and（乘） —— or（加）

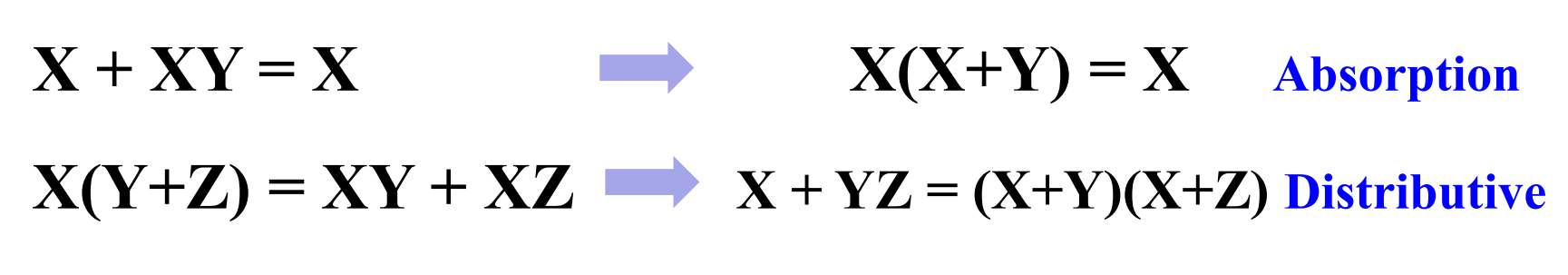

对偶定理

对偶变换：interchange AND and OR, interchange 0 and 1, variables remain unchanged, 再添加括号维持 运算顺序不变！

自对偶，i.e.，dual = origin

alt text

吸收率

alt text

应用：一个等式推出另一个等式

换元法

讲左边右边所有某东西换成另外的东西

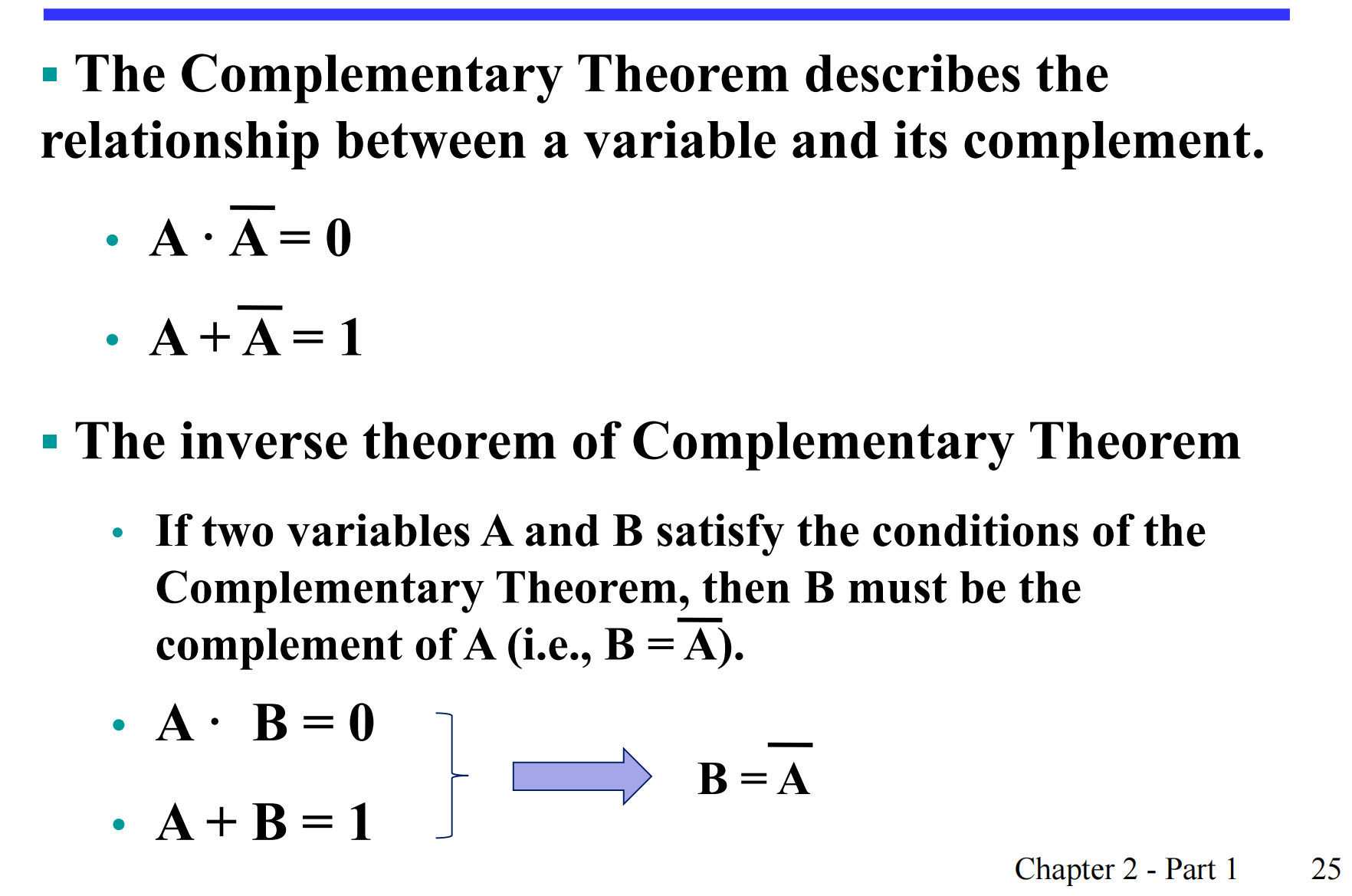

互补定理

alt text

应用：用互补定理逆定理证明德摩根，即欲证 \(\overline{A + B} = \overline{A}×\overline{B}\) ，即证\(A + B\) 和 \(\overline{A}×\overline{B}\) 互反

表达式取反（反函数）

规则

  • 交换与或
  • 变量取反
  • 0/1互换
  • 运算顺序一致

方法二：德摩根

\[\overline{A + B} = \overline{A}×\overline{B}$$ $$\overline{AB} = \overline{A}+\overline{B}\]
  • 记忆德摩根：break the line, change the sign
  • 方法：上面直接加拔，用德摩根化简，里面是多个也可德摩根

应用

  • 电路设计与评估，即算真值表
  • 证明
  • 化简

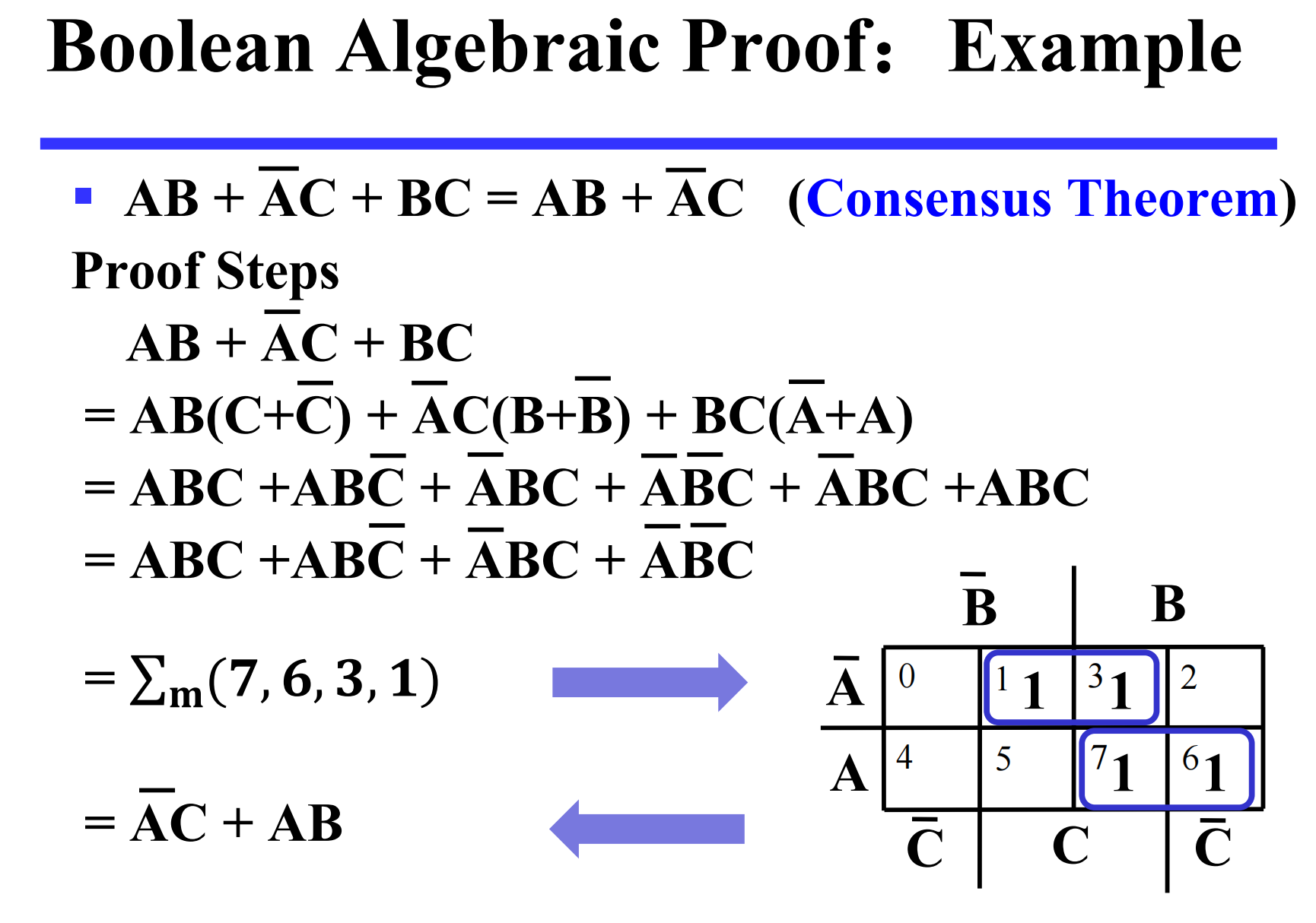

一致性定律：常考！

记忆：有一对取反的变量，分别与不同的两个

alt text

\(AB和\overline{A}C各吸收一半BC\)

应用：反向用，先补一个冗余项，用它干别的事

alt text

化简例题

alt text

法二：第一步反用consensus，补一项 \(A\overline{B}\)

Canonical form 规范形式

退到规范型（与真值表对应），用最小化定理实现优化

alt text

从真值表推表达式：看着表达式真值，把1的情况或在一起（最小项之和）/把0的情况与在一起（最大项之积）

最大/小项：每个都项包含所有变量，自己or反变量，每个都对应一组输入

最小项：对每一个最小项，有且仅有一组输入使得其值为1，也就是对应真值表中一行：这个变量是原变量：取1；是反变量：取0，使得最小项为1

对于n个变量的真值表，有 \(2^n\) 个最小项

最小项的表示：小写m，角标为输入的二进制对应的十进制

最大项

  • 中间或
  • 每个最大项：仅有一组输入使其为0，变量是原变量则取0，反变量则取1
  • 和下标对应的那组输入使得其为0
  • 每个都为1
  • 大写M

写法

  • 字母升序

alt text

输入/对应的索引（下标） 和 对应的最大项/最小项（双向转换）：见上面1/0与原/反变量对应关系 + 十进制/二进制转换

相同索引（输入）的最小项。最大项关系

二者为反函数：用德摩根/真值表

\[M_i \quad is \quad the \quad complement \quad of \quad m_i\]

alt text

用最小项/最大项表示真值表

  • 找到所有1的，最小项之和
  • 找到所有0的，最大项之积

alt text

最小项之和理解："isAvailable"

将

补成最小项

victorywang712 noughq

  • 缺啥补啥：相对于包含所有变量，缺什么；补的东西，是乘缺的东西的互补定理（原和反的或）
  • 乘开，全都是最小项，重复的消去

alt text alt text

补成最大项

  • 用分配律变积
  • 补缺项：用 \(0 = z × \~z\)

alt text

求反函数

14：30

最小项之和/最大项之积转换

  • 缺的式子，用另一个

alt text alt text

两个表示的关系：不是对偶不是取反，没有关系

对应的电路

两层输入结构：最小项之和先与后或，最大项之积先或后与

alt text

标准型 Standard form

  • SOP：积之和 —— 最小项之和

  • POS：和之积 —— 最大项之积

    • 区别：每一项不需要所有变量完备

    • 相同点：积/和的形式

从canonical form 化简成standard form 简单

  • 定理：最小化定理

  • 方法：找两个仅差一个项不同的两个项，两个合起来；再用一些结合律

alt text

布尔表达式的代价

文字代价L

数出现的变量个数，肯定不行的

问题：只数了第一层

alt text

门输入代价G/GN

  • G：除了非门之外所有门的输入个数

  • GN：包含非门，所有门输入个数

alt text

给表达式判断门输入代价

先数出文字代价，再按计算顺序数出来所有的项，每一个项都加1

每一个计算项都有一个输出，做下一层的计算（输入）

alt text

G = 10

优化

卡诺图 K-Map

alt text

从到SOP/POS方法：将仅有一个变量差异的两个最小项/最大项用最小化定理合起来约简

目标：将二者在空间上靠近

方法：一维真值表变n维卡诺图

特点：相邻两个最小项的编码/索引只一位不同：应用格雷码

周围也有1，成square

有1的地方，框包含 \(2^n\) 个相邻的含1的格子的矩形，一个格子可以用两次（代数表达式：重复加一项不影响结果）

alt text

最小项之和 —— SOP
最大项之积 —— POS

alt text

相邻/含1的框出，读取几个格子中不变的变量：每个变量都看，看哪个没变，没变的都写出

alt text

三维：\(yz\) 用格雷码的顺序排，每个格子对应的索引都要填对！不是连续的

alt text

  • 这是第二种画图方法，一样的：只填1 不用填0，非变量也可以不写

框 \(2^n\) 的原因：其他都一样，\(2^n\) 的可以合并成1，例如 \(xy + x~y + ~xy + ~x~y\)

alt text

三维及以上：空间折叠

alt text alt text

框的方法：

  • 贪心法：尽可能多（否则得人工优化）
  • 都圈出，可以重复的啊

alt text

例题：

alt text alt text

alt text

有优化选项的项不可以再圈：不再圈3和7

四维变量

排布方法：x y方向各放两个变量

alt text

alt text

空间折叠：

alt text

alt text

注意！这对吗

这不对！

中间四个已经各自有优化方法了

五维及以上

alt text

b站

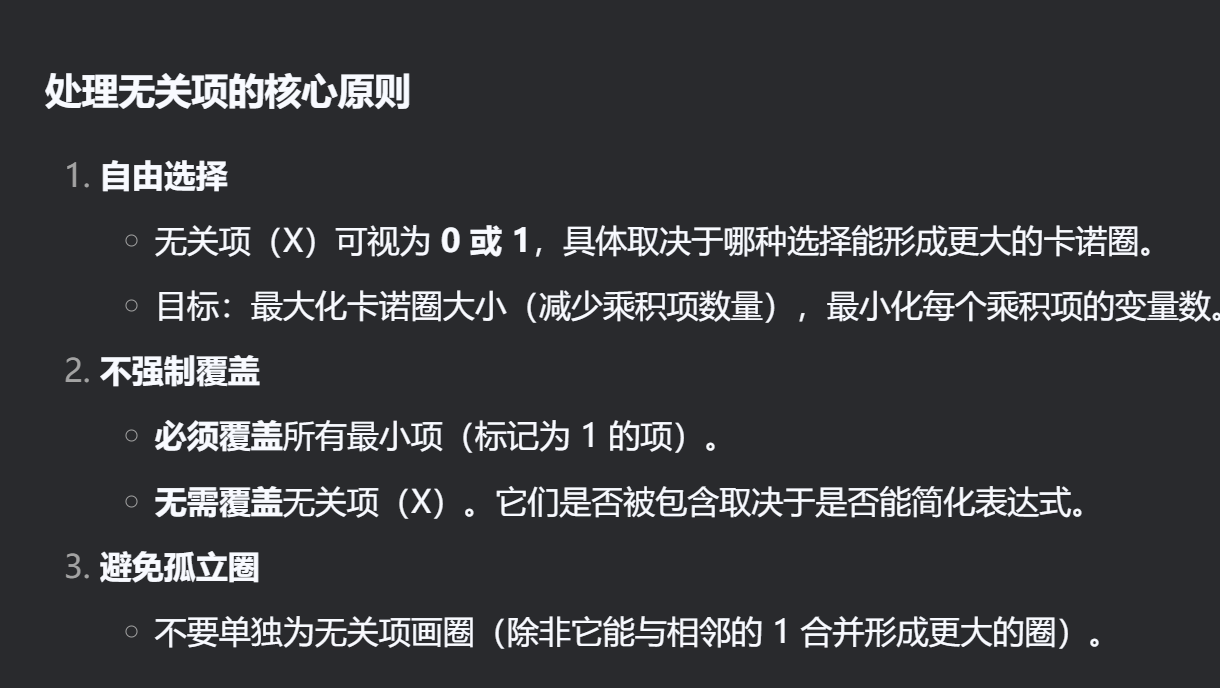

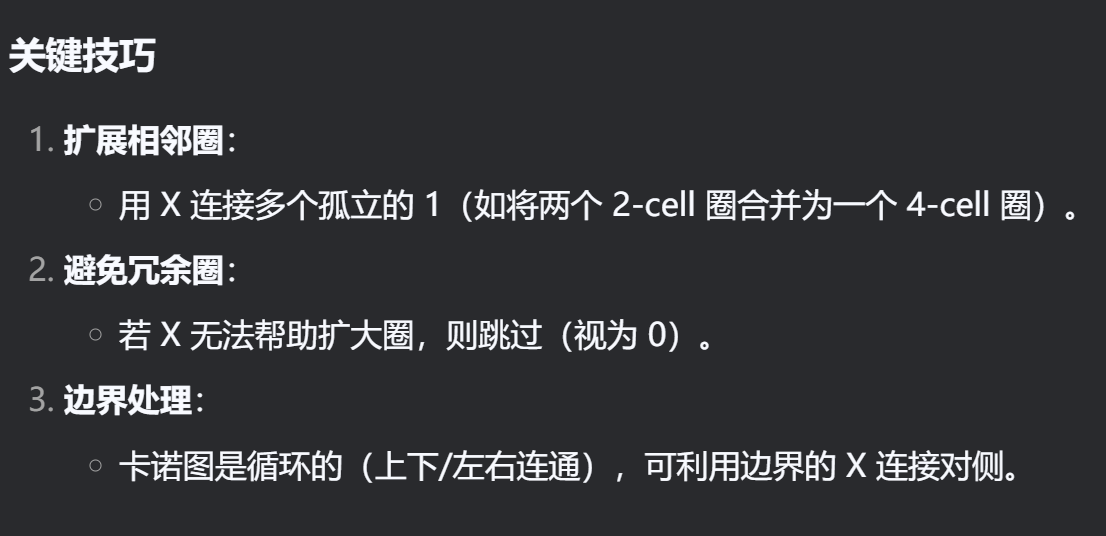

自由项：并非所有项都会在输入中发生，实际上填入X，但是我们可以尽可能规定他为1（最小项）/0（最大项）进行优化

alt text alt text alt text

\(\sum d\) : 就是自由项

注意题目要求：POS/SOP

如果要POS：

  • 法一：先取反函数，可以在原式上直接取反函（除了 \(\sum d\) 和 \(\sum _m\) 的）

  • 法二：直接用最大项，圈0，X尽可能看成0，读不变的变量时候反一下

例题

alt text

不同编码方式对输入输出复杂度的影响

alt text

蕴含项 —— 主🐖蕴含项（所有的框，贪心法） —— 基本主蕴含项（包含别人没有的最小项的框）

算法：先合并基本主蕴含项，剩下的再合并最大的(要做最小覆盖)主蕴含项

alt text alt text alt text

唯一包含x的不算

继续人工优化

从POS/SOP做成多层电路：提公因式

结果：门输入代价可能上升可能下降

alt text

其他门

NAND：与非门

逻辑上 == 先非后或

缺陷：没有结合律，优化机会小

alt text

NOR：或非门

其他

alt text

异或/同或

alt text

多维：奇函数/偶函数

多个变量异或 == 奇函数，多个变量同或 == 偶函数

奇数个变量为1则结果为1

alt text

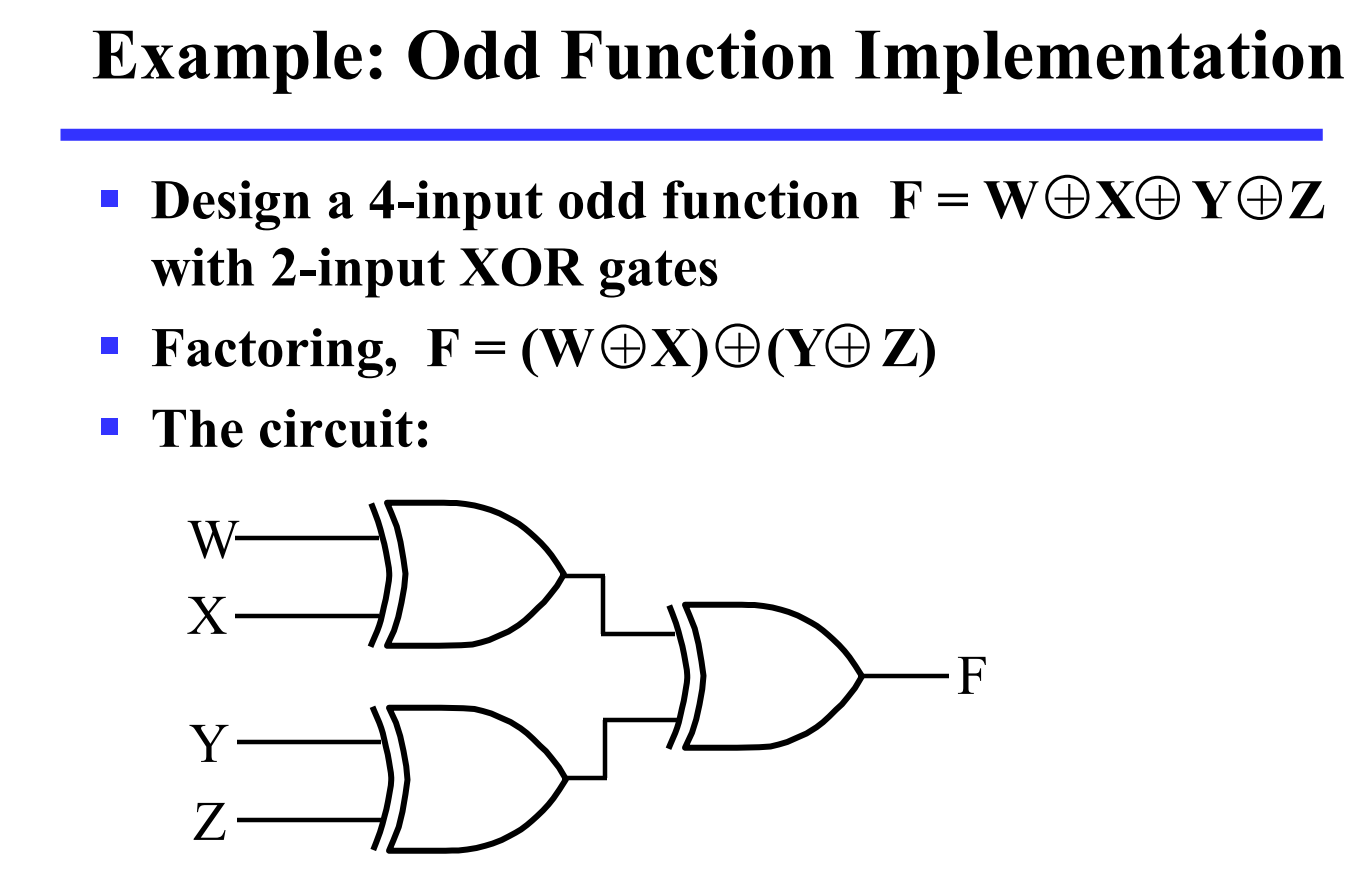

构造奇函数利用异或的结合律构造电路

alt text

用处：奇函数做偶校验，偶函数做奇校验

alt text

Buffer 缓冲门

提高电平，由于1入多

3-State Buffer 三态门

用于多入1，不能硬连接，每一个输出线连一个三态门

alt text

但是电路有延时，出现同时导通的瞬间

复杂门

alt text

名称：

  • A
  • O
  • I
  • A、O、I的顺序按电路逻辑操作顺序
