Chapter 4 Tree

约 1566 个字 56 行代码 2 张图片预计阅读时间 6 分钟

作用主要的searching

递归定义的：基本都是recursive

与学校管理一样的（

organization tree / decision tree

组成：是一系列节点node

root 根节点
其他 subtree（单独拿一个节点和子节点都是tree）

特点

是graph的一种：subtree是 must not connect each other
N node 的 tree 有 N - 1 条边：edge

定义

degree of node 节点的度 degree(node)：有几个孩子（孩子的集合的模）
parent / children：一条边产生的关系，是不对称关系
siblings：互为姊妹，是对称的关系
leaf / terminal node 叶节点：degree = 0
path from $n_{1}$ to $n_{k}$ :
length of path : number of edges on the path
depth of $n_{i}$ : length of the unique path from the root to $n_{i}$
height of $n_{i}$ : longest path from $n_{i}$ to a leaf
height/depth of tree = height(root) = depth()

特点：向上走唯一，向下走很多

实现¶

数组（复杂）：用括号

链表：

方法一：直接实现

方法二：FirstChild NextSibling —— 旋转45度——> binary tree

0/1/2 个孩子，左为FirstChild，右为NextSibling

遍历¶

Warning

四种traversal必考

几个参考

考法

实现出来
和stack一起考
levelorder：queue + tree

所有遍历的时间复杂度都是 $O (n)$

PreOrder（先序遍历）¶

任意树：

void  preorder ( tree_ptr  tree ){
    if (tree){
        visit (tree);
        for(each child C of tree )
            preorder(C);
    }
}

二叉树：

preorder(node)
    if(node == NULL)
        return
    visit(node)
    preorder(node->left)  // 递归遍历左子树
    preorder(node->right) // 递归遍历右子树
// 或者：
preorder(node)
    if(node)
        visit(node)
        preorder(node->left)
        preorder(node->right)

错误示例：

node = root
preorder(node)
    visit(node)
    if(node->left)
        preorder(node->left)
        return
    if(node->right)
        preorder(node->right)
        return

错误原因

对于该二叉树：

Step 1: preorder(1)

访问 1，输出：1
node->left 存在，调用 preorder(2)
关键错误：return 语句导致右子树 3 永远不会被访问！

Step 2: preorder(2)

访问 2，输出：1 2
node->left 存在，调用 preorder(4)
错误：return 语句导致 5 和 3 永远不会被访问！

Step 3: preorder(4)

访问 4，输出：1 2 4
node->left 和 node->right 都为空，结束当前递归

关键问题

回到 preorder(2) 之后： - 由于 preorder(2) 调用 preorder(4) 后 return 了，所以 preorder(5) 永远不会被执行！ - preorder(1) 调用 preorder(2) 后 return 了，所以 preorder(3) 永远不会被执行！

最终输出错误：

1 2 4 （缺少 5 和 3）

PostOrder（后序遍历）¶

关键：在遍历完左子树和右子树之后才访问当前节点，即顺序为 “左子树 -> 右子树 -> 根节点”

二叉树

postorder(node)
    if(node)
        postorder(node->left)
        postorder(node->right)
        visit(node)

所有树

void  postorder ( tree_ptr  tree ){
    if (tree) {
        for(each child C of tree )
            postorder (C);
        visit (tree);
    }
}

LevelOrder（层序遍历）¶

思路：

将根节点入队
循环执行以下操作，直到队列为空
1. 将队头节点A出队，进行访问。
2. 将A的左子节点入队。
3. 将A的右子节点入队。

void levelorder(tree)
    enqueue(tree)
    while(!empty(queue))
        visit(T = dequeue())
        for(each child C of T)
            enqueue(C)

一些解析

假设给定二叉树如下：

       A
      / \
     B   C
    / \   \
   D   E   F

循环遍历

队列状态	访问节点	操作
`[A]`	`A`	访问 `A`，入队 `B, C`
`[B, C]`	`B`	访问 `B`，入队 `D, E`
`[C, D, E]`	`C`	访问 `C`，入队 `F`
`[D, E, F]`	`D`	访问 `D`，无子节点
`[E, F]`	`E`	访问 `E`，无子节点
`[F]`	`F`	访问 `F`，无子节点
`[]`	-	队列为空，结束遍历

最终访问顺序： A → B → C → D → E → F

visit(T = dequeue()); 解释 这一行代码的作用是： 1. 从队列中取出一个节点（即 dequeue() 操作）。 2. 将该节点赋值给 T（即 T = dequeue()）。 3. 访问该节点（即 visit(T)）。

等效代码

T = dequeue();  // 从队列中取出一个元素，赋值给 T
visit(T);       // 访问该元素

InOrder（中序遍历）¶

考法

问 push pop 多少次，具体实现考的少

只适用于二叉树，

void inorder (tree_ptr tree){
    if (tree) {
        inorder (tree->Left);
        visit (tree->Element);
        inorder (tree->Right);
   }
}

应用¶

后缀表达式¶

步骤：用栈构建 表达式树

遍历后缀表达式的每个符号： - 遇到数字（操作数），创建新节点并压入栈 - 遇到运算符，弹出两个栈顶元素作为左右子树，创建新节点，并将其压入栈
最终栈中唯一的节点即为根节点

举例

输入后缀表达式： 3 4 + 5 * 6 -

读取字符	操作	栈状态（从底到顶）
`3`	数字，创建叶子节点并入栈	`3`
`4`	数字，创建叶子节点并入栈	`3, 4`
`+`	操作符，弹出 `4` 和 `3`，创建 `+` 作为父节点，并入栈	`(+ 3 4)`
`5`	数字，创建叶子节点并入栈	`(+ 3 4), 5`
`*`	操作符，弹出 `5` 和 `(+ 3 4)`，创建 `*` 作为父节点，并入栈	`(* (+ 3 4) 5)`
`6`	数字，创建叶子节点并入栈	`(* (+ 3 4) 5), 6`
`-`	操作符，弹出 `6` 和 `(* (+ 3 4) 5)`，创建 `-` 作为根节点	`(- (* (+ 3 4) 5) 6)`

最终树的结构：

      (-)
     /   \
   (*)    6
  /   \
 (+)   5
 /  \
3    4

只有 inorder 的只针对二叉树

根据两个traversal的顺序写另一个：

识别一般规律：postorder根节点最后，
inorder
用recursion！

levelorder需要一个queue

非递归实现：用自定义 stack 代替system stack

时间复杂度：所有的traversal都是线性的：因为每个node当且仅当访问一次！

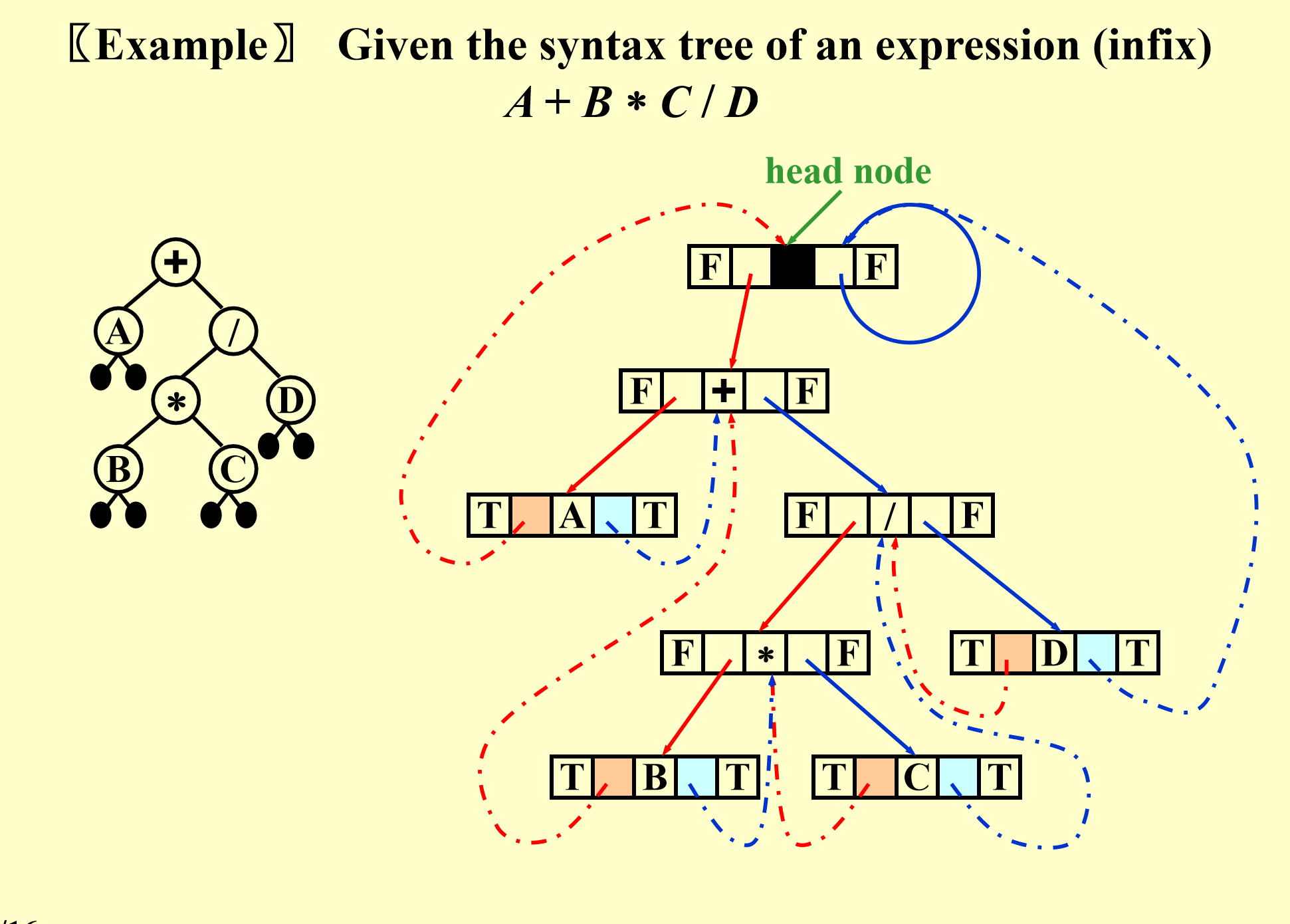

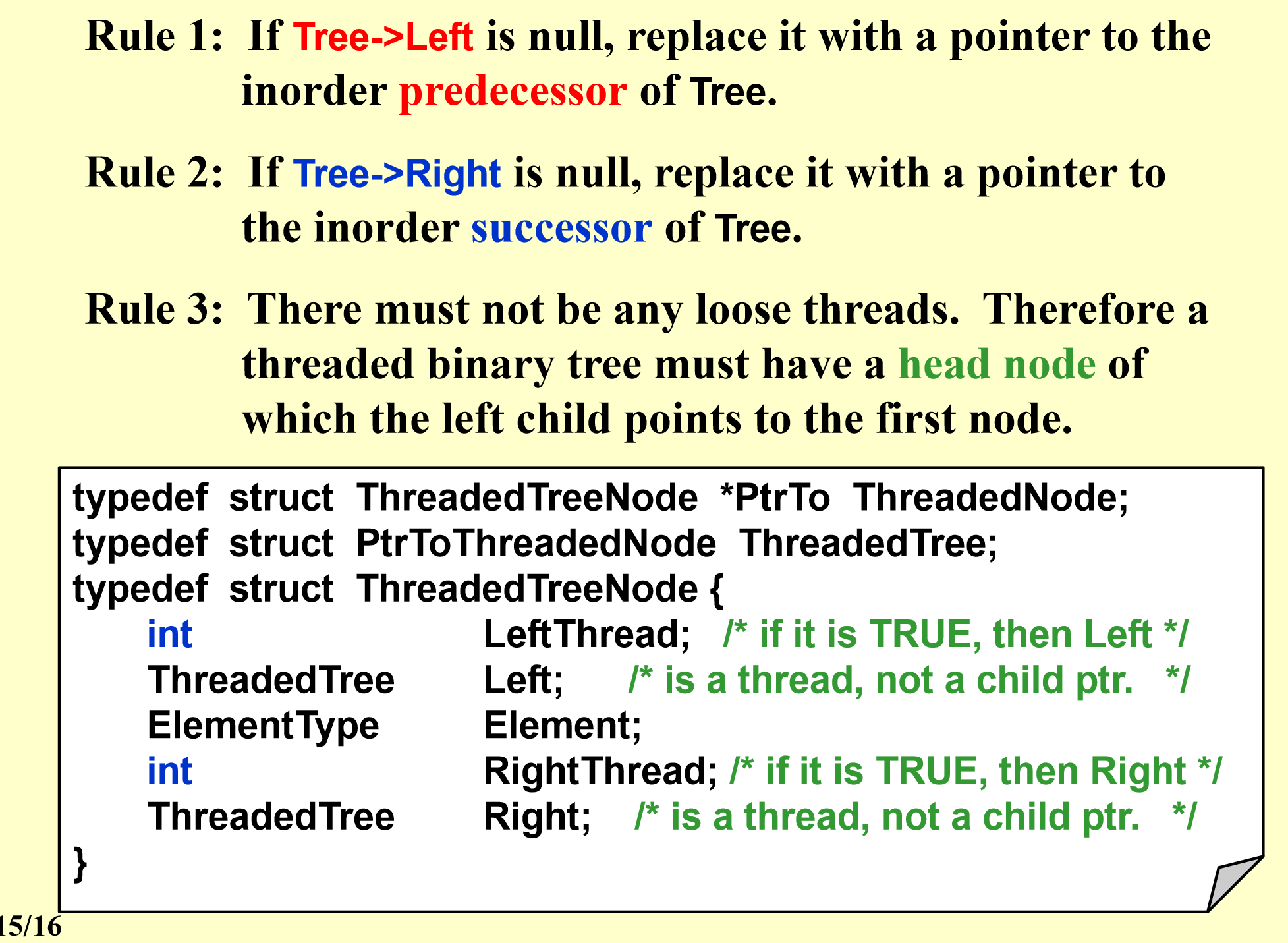

线索二叉树 threaded binary tree¶

考试

会考，作用是加速遍历

N node 的二叉树有几个 NULL：N + 1

每个节点贡献两个分支，共 2N 个，实实在在的边为 N - 1，故 N + 1

重要等式¶

binary tree 左孩子和右孩子不一样

complete binary tree：都有 0 / 2 孩子

可以用数组表示

退化的tree = 链表

10：14

几个等式

$n_{0} = n_{2} + 1$ 其中 $n_{0}$ 是叶节点个数， $n_{2}$ 是与两个孩子的节点数
- 证明：设n为总节点个数， $n = n_{1} + n_{2} + n_{0}$ ， $n = B r a n c h e s + 1$ , $Branches = 2n_2 + n_1.
- 会考三叉树……
节点数和树层数的关系

binary search tree 二叉搜索树BST¶

必考

作用：处理动态数据查找（searching 最重要的东西）（hashing / BST是查找动态数据的方法）

定义¶

每个node含有一个key，是一个int，每个不同
左孩子的key < root的key < 右孩子的key
左右子树都是 BST

ADT¶

操作：核心是 Find

Find¶

逻辑和二分查找一样

时间复杂度： $O (d)$ ， $d$ 是深度

最坏情况：退化成链表， $O (d) = O (N)$
最好情况：

注意

必须先检查节点非空

FindMax¶

FindMin¶

Insert¶

是一个确定的情况，给定顺序则树确定

步骤

check if 数字在tree中
找到插入他的父节点
bigger 则 go to right，smaller 则 go to left
插入：malloc 一个节点，T-> = x, T->left = T->right = NULL

10:45

处理重复情况

Delete¶

Delete a leaf node¶

reset its parent link to NULL

Delete a degree 1 node¶

replace it with its child

Delete a degree 2 node¶

replace
delete 这是一个 degree为 0 / 1的node

原理：

不确定的

考虑BST的中序遍历：

这里，选左边更好因为选左边数变浅，时间复杂度（ $O (d)$ ）都变少

实现：

Note

删除是free掉内存，实际上不删除，可以加一个flag来表示active/inactive，真正的deletion发生在需要调整tree时

平均情况分析¶

自己想想几种题：给出inorder postorder自己写另一个

（期中考试考完下节课内容）

给一串数，构建树的形状取决于给出的顺序，例如从小到大则右撇链表，从大到小则左撇链表，

平均时间复杂度还是 $O (\log N)$
